暖气片散热量=多少散热面积的计算公式
时间:2022-6-13 来源:www.jqjnqp.com 点击:次

Q=a(tw-to)F式中,Q为散热量,单位为w。
tw为散热面的表面温度,℃。
to为环境温度,℃。
F为散热面的面积,m^2。
a为综合换热系数,w/(℃×m^2)。
其中,a要根据表面的形状(如柱面与平面就不同)、特征(如水平面和垂直面就不同)及(tw-to)的大小,以及流体速度的大小,来确定的。一般可在《传热学》、《工业炉设计手册》等资料中查取或计算出来。

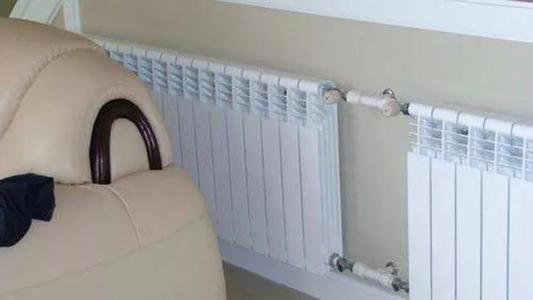

暖气片

供暖暖气片按我国国家标准GB/T13754-1992在闭式小区按规定条件所测得的散热量,单位是瓦(W).规定条件是:热酶为热水,进水温度是95℃,出水温度70℃,平均水温是(95+70)/2=82.5℃,室温是18℃。
计算温差△T=82.5℃-18℃=64.5℃.这是暖气片的主要技术指标,各种暖气片在标准中都有明显规定,在出厂和售货时都应标出。
标准散热量:例举暖气片,指其进水温度95℃,出水温度70℃,室内温度18℃,温差△T=64.5℃时的散热量。而工程选用时的散热量是按工程提供的热媒条件来计算的散热量。
一般工程条件为供水80℃,回水60℃,室内温度为20℃,因此暖气片△T=(80℃+60℃)÷2-20℃=50℃的散热量为工程上实际散热量。因此,在对工程热工计算中必须按照工程上的散热量来进行计算。
地暖如何计算散热量
1.地面散热量的计算
1.1单位地面面积的散热量应按下式计算:
式中
q——单位地面面积的散热量(W/㎡)
qf——单位地面面积辐射传热量(W/㎡)
qd——单位地面面积对流传热量(W/㎡)
tpj——地面的表面平均温度(℃);
AUST——室内非加热表面的面积加权平均温度(℃);
tn——室内计算温度(℃)。
1.2单位地面面积的散热量和向下传热损失,均应通过计算确定。当加热管为PE-X管或PB管时,单位地面面积散热量及向下传热损失,可按附录A确定。
1.3确定地面所需的散热量时,应将本章第3.3节计算的房间热负荷扣除来自上层地板向下的传热损失。
1.4单位地面面积所需的散热量应按下式计算:
式中
qx——单位地面面积所需的散热量(W/㎡);
Q——房间所需的地面散热量(W);
F——敷设加热管或发热电缆的地面面积(㎡)。
1.5确定地面散热量时,应校核地面的表面平均温度,确保其不高于下表(见下表1)的最高限值;否则应改善建筑热工性能或设置其它辅助供暖设备,减少地面辐射供暖系统负担的热负荷。地面的表面平均温度与单位地面面积所需散热量之间,宜按下式计算:
式中
tpj——地面的表面平均温度(℃)
tn——室内计算温度(℃);
qx——单位地面所需散热量(W/㎡)。
1.6热媒的供热量,应包括地面向上的散热量和向下层或向土壤的传热损失。
1.7地面散热量应考虑家具及其它地面覆盖物的影响。
